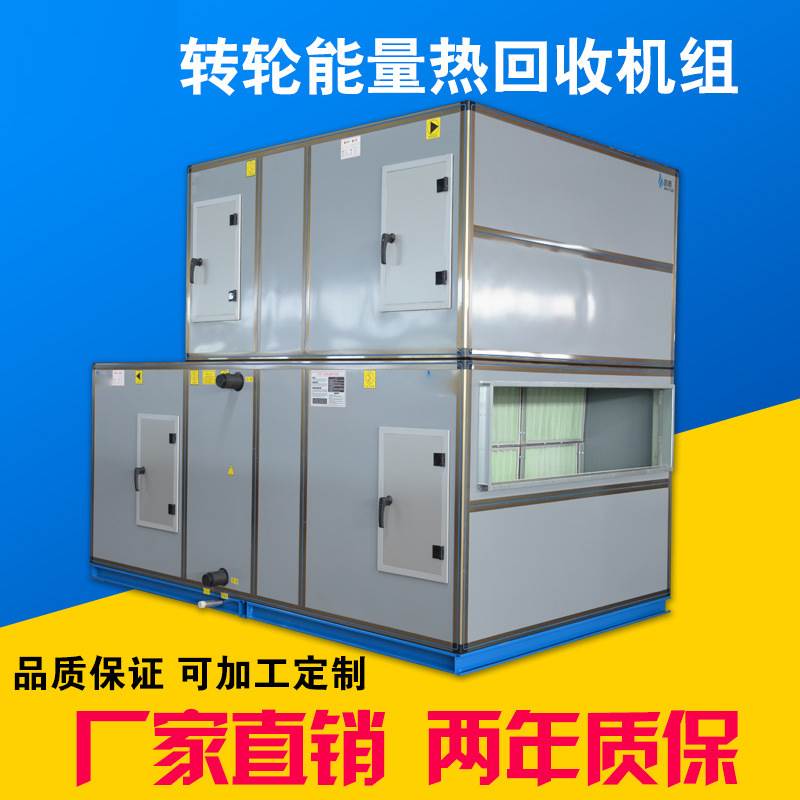

空調機組的各功能段

空調機組的各功能段

新回風混合段

1、新回風口位置按設計要求可分別在端部、頂部或左右各側面設置，如與本樣本不一致時，要提供具體開口位置。在新回風口上可裝配調節閥，執行機構有手動、電動和氣動三種型式，由用戶任選。

2、過濾段 有初、中效過濾兩種，配有菱形袋式，四峰袋式，也可配用自動卷繞式，濾料用優質滌輪無紡布，并采用過濾器快速裝拆機構，壓蓋顯示及報警裝置。

新排風段

（也稱平頂分風混合段） 本段箱體內設有一次回風閥，閥門前后的箱頂各設一排風口和新風口，并配調節閥，其功能是：當有回風機時，供空調機排出部分回風，使新風與一次回風按要求比例混合；當過渡季節采用直流系統時，應關閉一次回風閥，全開排風閥和新風閥。

能量回收段

供雙風機系統中作交叉分風混合和排風能量回收用。本段箱體內設有一次回風閥，頂部為能量回收器，它是一種利用排風的冷（熱）來間接冷卻（加熱）新風，新風經過板式能量回收裝置，可回收排風顯熱能量的60%左右。同時，排風和新風不直接接觸，特別適用于排除室內有害氣體的直流空調系統的能量回收。作直流系統使用時，應關閉一次回風閥門,有劇毒氣體場所應單獨設排風系統，不宜使用該段。

中間段（檢修段）

本段起過渡段的連接和機組內部檢修照明用。在過濾段前，表冷段、加熱段、消聲段前后均須設中間段.

二次回風段

連接二次回風管用的中間段，頂部可設調節閥門，配有手動、電動或氣動調節機構，由用戶任選，此段也可各并于送風機段中。

表冷段

表冷器采用四、六、八排管的銅管串鋁箔的結構，鋁箔為雙翻邊波紋邊形式，大彎管熱交換器減少60%的焊接彎頭，提高了熱交換功率，先進的機械漲管形式保證了熱交換器的接觸性能，該熱交換器分固定式和旋轉式兩種，用戶可根據空調機組的需要任選一種，熱媒采用蒸汽或熱水。

=======================================
